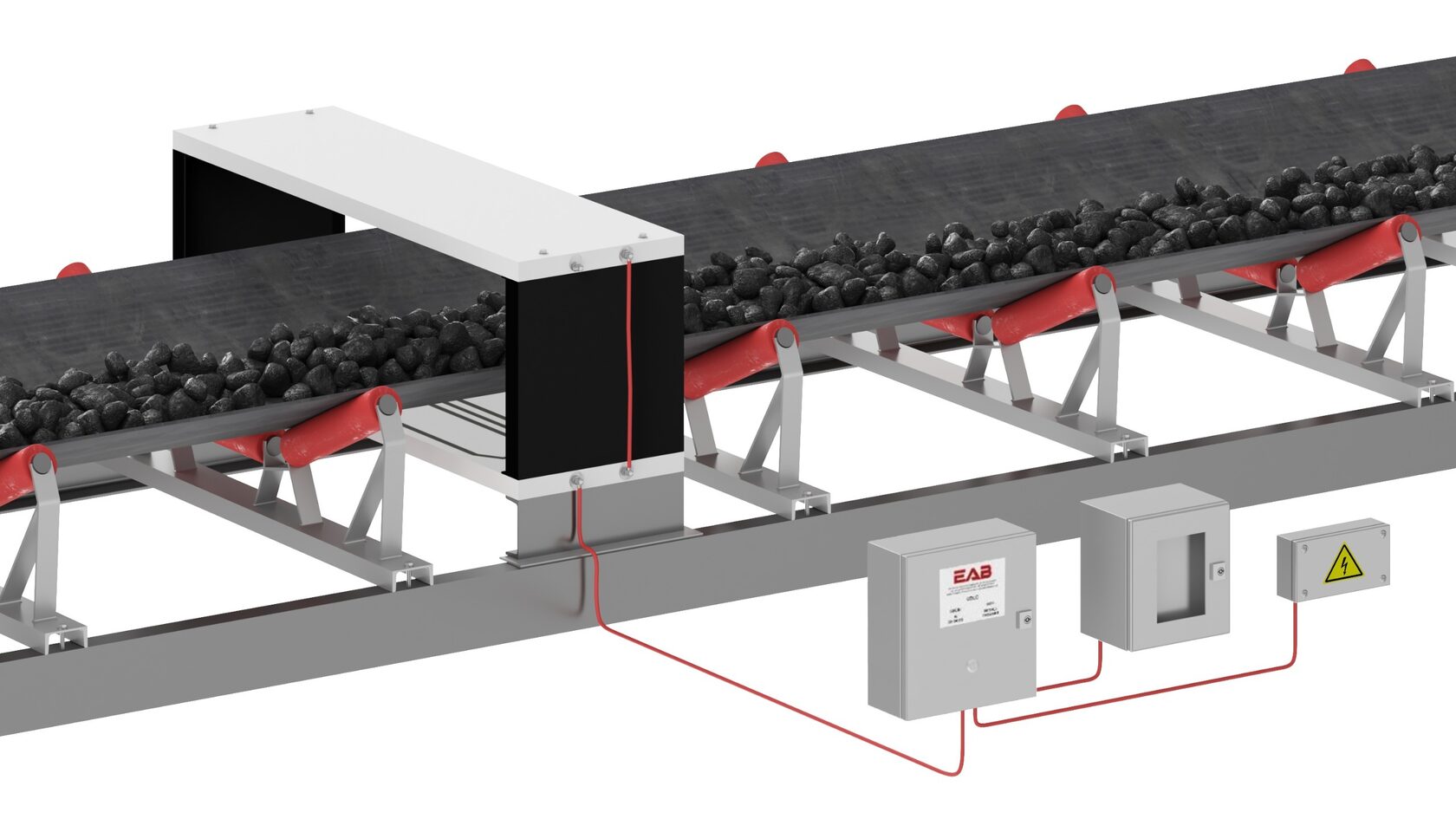

Промышленный металлодетектор EAB UDLC-Q (TA)
UDLC-Q (TA) — универсальная система промышленной металлодетекции EAB Reinhausen для конвейерных линий. Она применяется для угля, щебня и каменных материалов, минерального сырья и горнодобывающих процессов, а также для других сложных задач в пределах подтверждённой применимости. Исполнение UDLC-Q (TA) / FT может учитываться для материалов с выраженным магнитным эффектом. Система доступна в одиночной и тандемной конфигурации и подбирается под параметры конкретной линии.
Получить подбор UDLC-Q (TA)
Что такое UDLC-Q (TA)
UDLC-Q (TA) относится к Q-System EAB Reinhausen — системе контроля металлических включений в материале, который движется на конвейере. Q-System применяется для защиты и контроля дробилок, мельниц и других технологических машин.
UDLC — блок управления Q-System. Он работает в составе системы с соответствующей сенсорной частью: одиночным или тандемным зондом. Конфигурацию выбирают по размеру ленты, высоте слоя, задаче контроля и условиям монтажа.
Какие задачи решает система
UDLC-Q (TA) помогает контролировать металлические включения в потоке материала до их попадания в чувствительное технологическое оборудование. После обнаружения металлического предмета блок управления формирует выходной сигнал для согласованной логики процесса — например, уведомления или взаимодействия с существующим управлением линии.
Принцип работы
Блок UDLC создаёт электромагнитное поле вокруг медной катушки зонда. Когда металлическая деталь проходит над зондом, поле изменяется. Блок управления оценивает это изменение и формирует выходной сигнал.
Q-System реагирует на чёрные и цветные металлы, включая сталь. Результат на конкретной линии зависит от материала, расстояния до зонда, геометрии, высоты слоя, конфигурации и настроек системы.
Одиночная и тандемная конфигурации
Одиночный зонд
Одиночная конфигурация использует один зонд под конвейерной лентой. В её состав входят зонд, коаксиальный кабель для соединения с UDLC, крепёж и изоляционные втулки для осей роликов.
Тандемный зонд
Тандемная конфигурация использует основной и расширительный зонды, установленные по разные стороны зоны контроля. Регулируемые по высоте распорки позволяют согласовать систему с геометрией потока. Такой вариант рассматривают с учётом требуемой чувствительности и высоты слоя материала.
Подтверждённые технические характеристики Q-System / UDLC
| Параметр | Значение или свойство |
|---|---|
| Обнаруживаемые металлы | чёрные и цветные металлы, включая сталь |
| Самонастройка | неподвижные металлические конструкции компенсируются автоматически |
| Самоконтроль | контроль неисправностей, включая повреждение кабеля и неисправность зонда |
| FT-версия | опция для компенсации оксида железа и оптимизации обнаружения в магнетите, базальте, гематите и других сильно намагничивающихся материалах |
| Нижний зонд — лента | 50 мм |
| Верхний зонд — слой материала | 50 мм |
| До электродвигателей и электромагнитов | 1,5 м |
| Тип ленты | текстильные ленты предпочтительны; стальные кордовые ленты снижают чувствительность |
| Электропитание UDLC | 100–240 В AC, 50–60 Гц, 15 ВА |
| Допустимая скорость ленты | 0,3–6 м/с |
| Рабочая температура | от −20 °C до +55 °C; с опциональным подогревом — от −40 °C до +55 °C |
| Вход | коаксиальный кабель 50 Ω |
| Выходы по металлу | 2 импульсных и 2 квитируемых релейных выхода NO/NC; для квитируемых выходов указано 230 В / 5 А |
| Сигнал неисправности | 1 релейный выход NO/NC; указано 230 В / 5 А |
| Корпус UDLC | листовая сталь с порошковым покрытием; нержавеющая сталь — опция |
| Класс защиты UDLC | IP65 |
| Масса блока UDLC | 12 кг |
| Монтаж блока UDLC | настенный |
UDLC-Q (TA) / FT и магнетит
Исполнение UDLC-Q (TA) / FT предусмотрено для задач, где в материале выражен эффект оксида железа. Производитель указывает эту опцию для оптимизации обнаружения в магнетите, базальте, гематите и других сильно намагничивающихся материалах.
Для горнодобывающих процессов в отраслевых материалах EAB Reinhausen указан вариант UDLC-Q (TA) / FT. Необходимость этого исполнения определяется по материалу, параметрам потока и конфигурации линии.
Отрасли применения
- добыча и переработка угля;
- щебень, гравий, камень и другие каменные материалы;
- горнодобывающие процессы и работа с минеральным сырьём.
Почему UDLC-Q (TA) подходит для широкого круга конвейерных задач
Широкая применимость
Система рассматривается для угля, каменных материалов, минерального сырья и горнодобывающих процессов.
Конфигурация под линию
Доступны одиночный и тандемный варианты; при сложных магнитных материалах может рассматриваться исполнение /FT.
Настройка и контроль
Блок UDLC имеет регулируемую чувствительность, фильтр помех, релейные сигналы и функции самоконтроля.
Что определяется конкретным проектом
Для подбора определяются тип и размер зонда, одинарная или тандемная конфигурация, диапазон распорок, применимость /FT, длина кабеля, вариант корпуса, подогрев, место установки, электрическая схема и действие системы по сигналу.
Отдельно оцениваются фактическая обнаруживаемость для конкретного включения и материала, условия среды, интеграция с линией и коммерческие условия поставки.
Исходные данные для подбора
- Материал, фракция, содержание магнитных и проводящих компонентов, тип ожидаемого включения.
- Ширина, скорость и тип ленты; высота слоя и производительность.
- Схема линии, защищаемое оборудование и предполагаемая точка контроля.
- Фото или чертёж доступного места, приводы и электромагниты рядом с зоной установки.
- Температура, пыль, влага, вибрация и другие условия среды.
- Требуемое действие по сигналу и данные о существующей автоматике.
FAQ
Какие металлы обнаруживает UDLC-Q (TA)?
Q-System реагирует на чёрные и цветные металлы. Возможность обнаружения конкретного объекта определяется по условиям линии и выбранной конфигурации.
Чем отличается одиночный зонд от тандемного?
Одиночная конфигурация использует один зонд под лентой. Тандемная — основной и расширительный зонды с регулируемыми распорками. Выбор зависит от высоты слоя и требуемой задачи контроля.
Работает ли UDLC-Q (TA) с магнетитом?
Для материалов с выраженным магнитным эффектом может рассматриваться исполнение /FT. Производитель указывает его как опцию для магнетита, базальта, гематита и других сильно намагничивающихся материалов.
Какие требования к монтажу указаны производителем?
Указаны расстояния 50 мм между нижним зондом и лентой, 50 мм между верхним зондом и слоем материала, а также 1,5 м до электродвигателей и электромагнитов.
Какое питание и скорость ленты поддерживает блок UDLC?
Для блока UDLC указаны питание 100–240 В AC, 50–60 Гц, 15 ВА и допустимая скорость ленты 0,3–6 м/с.
Получить подбор UDLC-Q (TA)
Передайте параметры линии, чтобы подобрать конфигурацию системы, определить необходимость /FT, точку контроля и требования к интеграции.
